型號規格 技術參數 |

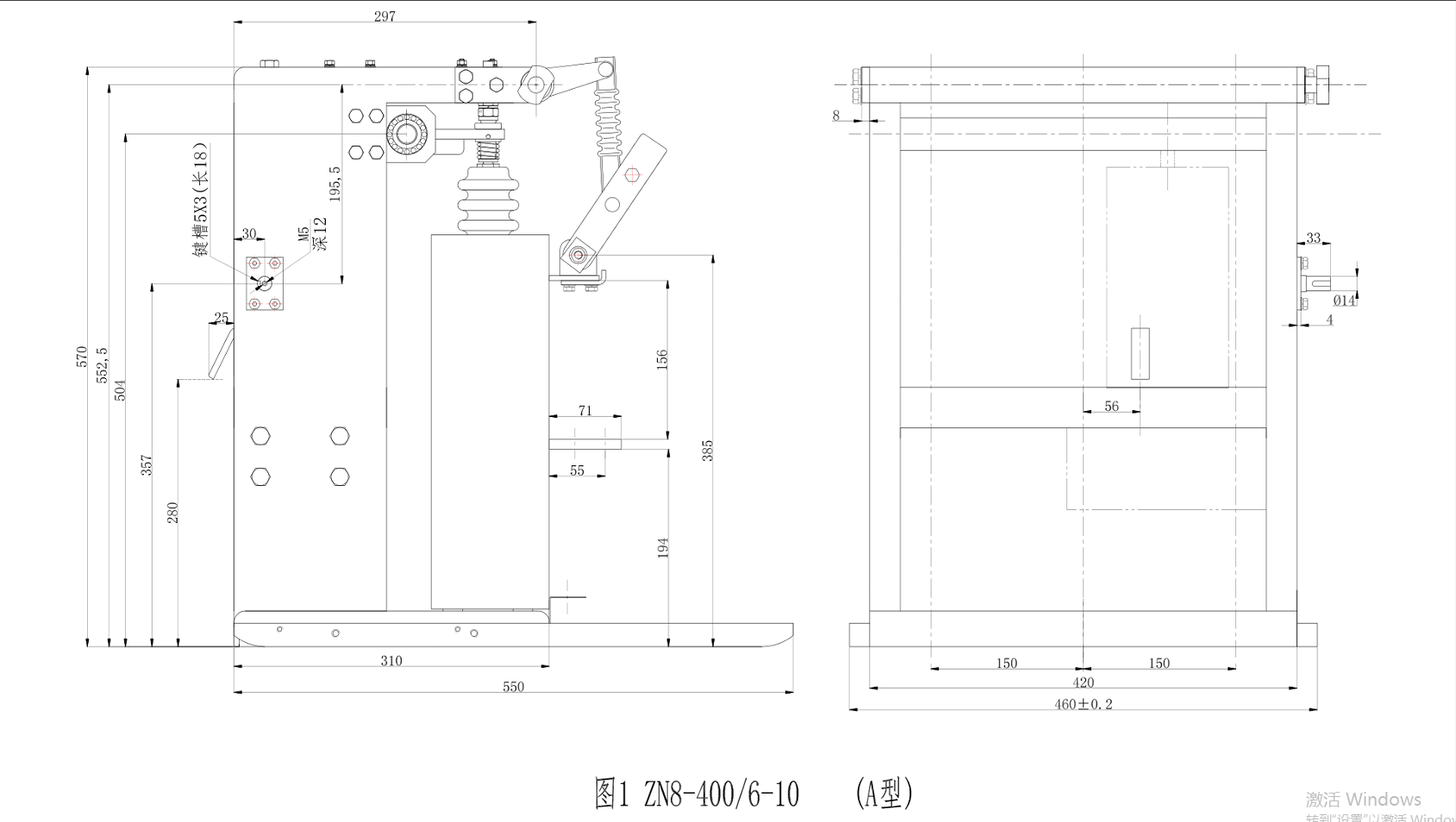

ZN8-400/6-10 A型（整機裝隔離軸） |

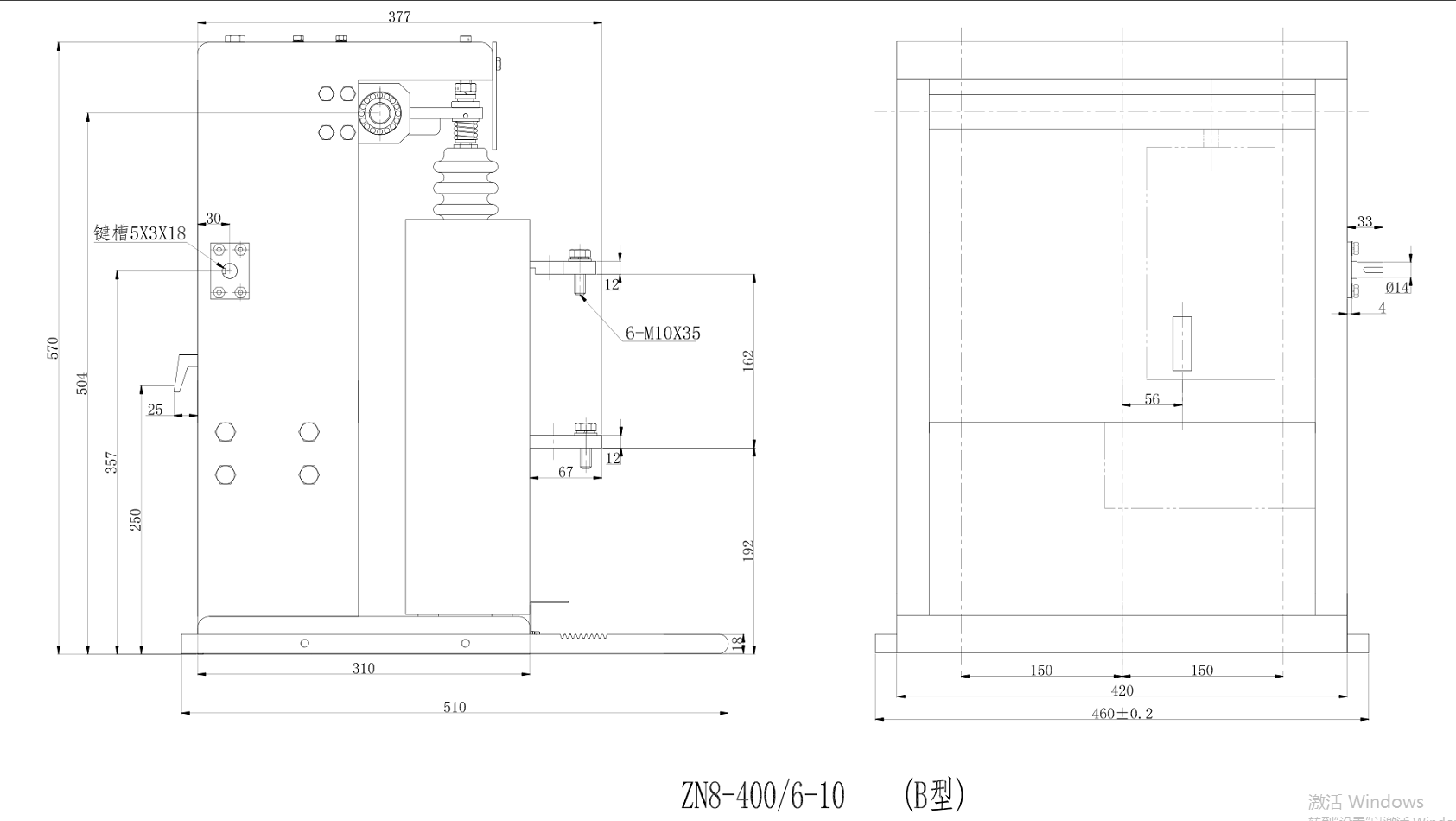

ZN8-400/6-10 B型（整機不裝隔離軸） |
| 額定電壓V | 6000 | 6000 |
| 最高工作電壓V | 6900 | 6900 |
| 額定電流A | 400 | 400 |
| 額定短路開斷電流A | 10000 | 10000 |
| 電壽命（萬次） | 1 | 1 |
| 機械壽命（萬次） | 1 | 1 |
| 平均合閘速度 | 0.6～1.0m/s | 0.6～1.0m/s |
| 平均分閘速度 | 0.8～1.2m/s | 0.8～1.2m/s |
| 觸頭開距mm | 8±1 | 8±1mm |
| 觸頭超程mm | 3±0.5 | 3±0.5 |
| 三相不同期時間 | ＜1ms | ＜1ms |
| 單級合閘回路電阻 | ≤120µΩ | ≤120µΩ |
| 相間中心距離mm | 150mm | 150mm |
| 輔助開關 | 三常開三常閉 | 三常開三常閉 |
| 輔助開關額定電壓 | 220v | 220v |
| 輔助開關電流 | AC5A，DC1A | AC5A，DC1A |
| 貯能電機控制電壓 | （交直流）110V | （交直流）110V |
| 分勵線圈控制電壓 | （直流）100V | （直流）100V |
| 失壓線圈控制電壓 | （交流）110V | （交流）110V |
| 貯能電機功率 | 240w | 240w |
|
外型尺寸 (高X寬X深mm) |
570X460X550 |
570X460X510 |
